拓扑绝缘体
一块硒化铋晶体，里面不导电，每个表面却都导电。表面上的电子排成一个锥，自旋锁在运动方向上，碰到不带磁性的杂质也不能原路折返。
向下滚动
一个锥
2009 年发表的一次测量里，研究者把硒化铋（Bi₂Se₃）晶体放进超高真空，在 10 到 55 开的低温下把它劈开，用同步辐射的紫外光照新露出的表面，测量被打出来的电子。表面电子的能量随动量直线上升，画出来是一个锥，下面还有一个倒过来的锥，两个尖碰在一点上。整个表面只有这一个锥。
这次测量的能量分辨率是 15 毫电子伏，动量分辨率是表面布里渊区的 1.5%。锥的斜率就是表面电子的速度，约每秒 50 万米，约为光速的六百分之一。晶体内部的能带之间有约 0.3 电子伏的空隙（能隙），表面的锥正好穿过这段空隙。
一个狄拉克锥 · 15 毫电子伏 · 表面电子约 5 × 10⁵ 米每秒（2009）
第三种固体
固体里的电子只能待在一段段允许的能量里，叫能带。绝缘体的电子正好填满几条能带，往上隔着一段能隙才有空的能带，要让电子动起来得花不少能量，所以不导电。金属最上面那条能带只填了一部分，一点点能量就能让电子动起来。
拓扑绝缘体的内部像绝缘体，能隙里没有电子可待的状态。可它的每个表面上都有一些状态横穿能隙，把下面的能带和上面的能带连起来，所以表面导电。这些表面状态也和普通金属不同：普通金属里，同一个动量有自旋朝上、朝下两个状态，这里只有一个，像是“半个”金属。
绝缘体：能隙 · 金属：半满的能带 · 拓扑绝缘体：表面状态穿过能隙
五层一组
硒化铋晶体由一层层原子叠成。每层原子排成三角形的网格，相邻原子相距 4.143 埃（1 埃是一亿分之一厘米）。五层为一组：硒、铋、硒、铋、硒，组内靠化学键结合得很牢；组与组之间只靠弱得多的范德华力，留着一道缝，两边的硒原子层相距 2.58 埃。
一组五层，从一侧的硒到另一侧的硒厚 6.97 埃，加上一道缝，每 9.545 埃重复一次；三组叠成一个晶胞，高 28.636 埃。这些数来自 1963 年的 X 射线衍射。晶体很容易沿组与组之间的缝劈开，露出一个由硒原子铺成的平整表面。
硒–铋–硒–铋–硒 · 每组 6.97 埃 · 组间 2.58 埃 · 每 9.545 埃重复
里面绝缘，表面导电
模型里铜色的那一层，标的是表面状态所在的深度。按第一性原理计算，在锥尖附近，这些状态集中在最外面约两组、约 2 纳米以内；离锥尖越远，伸得越深。它们在每一个面上都有：顶面、底面、侧面。深处的黑色部分没有这样的状态。
为什么表面一定导电？普通的绝缘体，连同真空，能带的次序都是“正常”的；拓扑绝缘体内部的次序是“反过来”的（见后面“能带反转”）。从里面走到外面，次序要换回来，能隙就必须在交界处合上，于是表面上一定有穿过能隙的状态；只要没有磁性，表面怎么变也去不掉。把晶体沿缝劈开，新露出的面上马上也有。
表面状态：约 2 纳米（计算）· 每个面都有 · 颜色只标深度，原子和里面一样
狄拉克锥
把表面电子的能量画在动量的上方，就是那个锥：能量随动量的大小直线变化，E = ħvk。锥尖叫狄拉克点。“狄拉克”说的是这个形状对应的方程，和描述无质量相对论粒子的狄拉克方程形式相同；电子本身还是普通的电子，速度约每秒 50 万米，不到光速的千分之二。
石墨烯里也有这样的锥，一共四个（两个位置，各有两种自旋）。硒化铋的一个表面上只有一个，相当于石墨烯的四分之一。按理论，单独一个这样的锥不能出现在一块二维材料里；它的“搭档”在晶体另一侧的表面上。
E = ħvk · ħv ≈ 3.3 电子伏·埃 · 约为石墨烯的四分之一
自旋锁在动量上
表面上的电子，每个动量只对应一种自旋方向：自旋躺在表面里，和运动方向垂直。往相反方向走的电子，自旋也相反。沿锥上的一圈绕一周，自旋也跟着转一整圈。
在硒化铋这类材料里，从表面上方看，锥尖以上的自旋顺时针绕圈，锥尖以下逆时针。2009 年，研究者在分析器后面接上莫特探测器，按自旋把电子分开来数，直接测到了这种锁定。自旋极化有多高，各次测量和计算给的数不一样：计算约 50%，2011 年在硒化铋上测到约 75%。
自旋 ⟂ 动量 · 锥尖以上顺时针、以下逆时针（从上方看）
掉不了头
电子碰到杂质，可能被弹向各个方向，其中一种是掉头往回走。在这种表面上，往回走的状态自旋正好相反，而不带磁性的杂质翻不动自旋，所以正对着往回的那条路被关上了。两个状态的自旋差得越多，散射越难：按理想的锥算，转过角度 θ 的机会正比于 cos²(θ/2)，转 90° 剩一半，转 180° 是零。
2009 年，两个小组用扫描隧道显微镜看铋锑合金和碲化铋表面上杂质周围的电子波，都没有找到掉头散射的痕迹。表面并不因此没有电阻：其他角度的散射照样发生，电子在表面上走的是曲折的路。量子霍尔效应里，边上的电子只能朝一个方向走（见图版“量子霍尔效应”）；这里两个方向都能走，只是不能原路折返。
转过 θ 的机会 ∝ cos²(θ/2) · θ = 180° 时为零 · 磁性杂质除外
能带反转
铋的原子序数是 83，很重。重原子里，电子的自旋和它绕原子核的运动耦合得很强，叫自旋–轨道耦合。按 2009 年的计算，在硒化铋动量为零的地方，离费米能最近的两个能级宇称相反；自旋–轨道耦合把其中一个往下推、一个往上推，强到约为真实值的 60% 时，两者交换位置，能带就“反”了过来。
反过来的能带不能靠一点点的改变变回正常，除非能隙先合上一次。理论用一个只取 0 或 1 的数（Z₂ 不变量）区分这两类绝缘体：2005 年先在二维情形提出，2006 年夏天三个小组各自推广到三维，“拓扑绝缘体”这个名字也是那时起的。“拓扑”说的是能带的这种性质，不是晶体的形状：方的、薄的硒化铋都一样。
铋：Z = 83 · 自旋–轨道耦合约为真实值的 60% 时反转（计算）· Z₂ = 0 或 1
光进去，电子出来
看这个锥，用的是角分辨光电子能谱（ARPES）。紫外光照到样品上，电子吸收一个光子的能量飞出来：这是光电效应，1887 年由赫兹发现，1905 年由爱因斯坦解释。飞出来的电子带着的动能是 E_kin = hν − φ − |E_B|：光子的能量，减去逃出表面要付的功函数，再减去电子原来在晶体里的结合能。
电子飞出的方向给出它在表面里的动量：k∥ = 0.512 √E_kin · sin θ（动量以每埃计，能量以电子伏计）。穿过表面时，平行于表面的那份动量不变，垂直的那份会变，所以只在平面里运动的表面状态最适合这样测。实验室里常用氦灯，它最强的一条谱线光子能量 21.218 电子伏；同步辐射的光子能量则可以调。
E_kin = hν − φ − |E_B| · k∥ = 0.512 √E_kin sin θ · 氦灯 21.218 电子伏
剖开：半球分析器
电子先经过一组静电透镜。透镜把不同出射角的电子成像到入口狭缝上的不同位置，同时把它们减速到一个固定的“通过能”。常见的透镜一次收下 ±15° 以内的电子，角度分辨可到约 0.1°。
然后电子进入两个同心半球之间。两个半球之间加着电压，恰好带着通过能的电子沿平均半径走半圈，常见的平均半径是 200 毫米；能量高一点的走得靠外，低一点的靠内，到出口时就按能量排开了。能量分辨率约为 通过能 × 狭缝宽 ÷（2 × 平均半径）：通过能 20 电子伏、狭缝 0.2 毫米时，约 10 毫电子伏。
平均半径 200 毫米 · ΔE ≈ E_p · w / 2R₀ · 20 电子伏、0.2 毫米 → 约 10 毫电子伏
真空、低温和刚劈开的表面
光电子只能从最表面几层逃出来：在常用的能量下，电子在固体里平均走约 5 埃就会被散射，所以 ARPES 看到的几乎只有最上面一组五层。表面必须极干净：按经验，在一百万分之一托的气压下，大约一秒钟表面上就落满一层气体分子。实验时腔里的气压要低于 5 × 10⁻¹¹ 托，样品放进去以后才劈开；2009 年那次，就是在 10 到 55 开之间原位劈开的。
样品装在一根从顶上伸进来的操纵杆末端，能沿三个方向移动、绕三个轴转动，里面流着液氦，常规能冷到约 10 开，让费米能附近的状态不被热运动抹平。电子从样品飞到分析器，飞的方向就是数据，不能被磁场带偏：腔体用 μ 金属屏蔽，把样品处的磁场压到 100 纳特以下，而地球磁场约 30 到 60 微特。
低于 5 × 10⁻¹¹ 托 · 约 10 开 · 样品处磁场 ≤ 100 纳特
一张图是锥的一片
半球的出口处是探测器：两片微通道板把每个电子放大成约一百万个，打到荧光屏上发光，再由相机拍下来。一种商用分析器的微通道板直径 40 毫米。屏上一个方向是能量，另一个方向是沿狭缝的出射角，所以每一帧就是一张能量对动量的图。
如果狭缝正好穿过锥尖，图上是一个 X 形，上半截被费米能截断；偏开一点，就成了双曲线。转动样品，一片一片地拍，就把整个锥拼出来；在一个能量上把它们排在一起，就是一圈“费米面”。下面的实验台就是这样做的。
两片微通道板 + 荧光屏 + 相机 · 一个方向是能量，一个方向是角度
最早的几次实验
2006 年，理论预言碲化汞量子阱厚到一定程度会变成二维的拓扑绝缘体。2007 年的实验在厚于 6.3 纳米的阱里测到了沿边缘的导电：在 30 毫开下，1 微米长的器件，电导接近 2e²/h，与器件的宽度无关。
三维的第一个是铋锑合金：2008 年，ARPES 在 Bi₀.₉Sb₀.₁ 的表面上数到 5 条穿过费米能的表面态，是奇数，说明它是拓扑的；但它的表面态很复杂，能隙也小。2009 年，计算预言硒化铋、碲化铋和碲化锑是拓扑绝缘体，表面只有一个锥；同年，ARPES 在硒化铋和碲化铋上都看到了这个锥。
2007：碲化汞量子阱 · 2008：铋锑合金 · 2009：硒化铋、碲化铋
里面其实不太绝缘
真实的硒化铋晶体里，总有一些该放硒原子的位置空着。这些缺陷放出电子，自然长成的晶体每立方厘米通常多出约 10¹⁹ 个电子，费米能落进了导带，里面其实是金属。2010 年测到，这样的晶体费米能在导带底以上 150 毫电子伏，在狄拉克点以上约 340 毫电子伏。测电阻时，电流大多从内部走，表面的那一份被淹没了。
办法是换配方和做薄。往硒化铋里掺一点钙，可以抵消多余的电子。碲化铋硒（Bi₂Te₂Se）里，硒藏在每组五层的正中间，不容易丢，电阻率超过 1 欧·厘米：1.6 开下，260 微米厚的晶体约 6% 的电导来自表面，碲化铋只有约 0.3%。也可以长成薄膜，但硒化铋薄于 6 组时，上下两个表面会耦合，锥尖处打开能隙，2 组时约 0.25 电子伏。
约 10¹⁹ 个电子每立方厘米 · 费米能在导带底以上 150 毫电子伏 · 薄于 6 组就有能隙
不用磁场的量子霍尔
磁性会打破时间反演对称：掉头的路不再被关上，锥尖处也会打开能隙。2010 年在掺铁的硒化铋上测到约 50 毫电子伏的能隙；不过这类能隙从哪里来，后来的实验有争议。
2013 年，研究者把掺铬的 (Bi,Sb)₂Te₃ 长成 5 组厚的薄膜，冷到 30 毫开，不加磁场，测到霍尔电阻停在 h/e²（约 25 813 欧）：这就是量子反常霍尔效应，电流沿薄膜的边缘单向流动，像量子霍尔效应一样，只是不需要外加磁场（见图版“量子霍尔效应”）。当时纵向电阻还剩 0.098 h/e²。2020 年，在本身带磁性的 MnBi₂Te₄ 里，这个效应在 1.4 开出现。
30 毫开 · 零磁场 · 霍尔电阻 h/e² · 5 组厚的掺铬 (Bi,Sb)₂Te₃（2013）
拆开来看
氦灯、操纵杆和低温头、静电透镜、分析器的外壳和里面的两个半球、探测器和相机、分子泵和离子泵，一件件分开。
指针停在哪一件上（手机上轻点一下），那一件便单独托起，标出名字，其余的淡去。
扫出一个锥
拉杆转动样品的倾角，狭缝就扫过动量的另一个方向：费米能处的电子 k_y = 0.512 √E_kin · sin（倾角），这里按氦灯的 21.218 电子伏和本页取的 4.5 电子伏功函数计算。锥在费米能处的半径约 0.1 每埃，只占约 3° 的出射角。
图上是这个倾角下探测器拍到的一片。倾角为零时，狭缝穿过锥尖，是 X 形；倾角大了，两支分开成双曲线；超过约 3°，上半支整个落到费米能以上，看不见了。图是本页按锥的速度和 2010 年测到的能量位置画的示意，不是测量数据。
试一试把样品倾角从 0° 慢慢转到 4°：费米能处的两个交点怎么移动？到多少度它们会碰在一起，然后消失？
模型省略了什么
晶体模型的原子位置来自 1963 年的 X 射线衍射，每组五层的高度和组间的缝都按比例；原子的大小是模型的，只画在露出来的面上，石板内部是实心的。模型只有 8 组、约 9 纳米宽，真实的晶体有几毫米厚。铜色只标表面状态所在的深度（按约 2 纳米画），那里的原子和内部一样是铋和硒；剖开只是为了看里面，真把晶体切开，新的切面上同样会有表面状态。蓝色小球是示意的表面电子，大大放慢，红箭头是它们的自旋，散射的角度按 cos²(θ/2) 抽取。能带模型的锥按每秒 5 × 10⁵ 米画；狄拉克点在费米能以下 340 毫电子伏、导带底在它以上 190 毫电子伏，取自 2010 年的测量；价带顶是本页按约 0.3 电子伏的能隙推出的；体能带画成碗形，只是示意。磁性打开的能隙按 50 毫电子伏画。ARPES 装置按 1:4、按常见布局画，不是哪个实验室或厂家的图纸：腔体直径 306 毫米、半球平均半径 200 毫米、透镜尖离样品 34 毫米、毛细管离样品约 5 毫米取自公开资料，其他尺寸是估计，两个半球的半径是示意。光和电子都大大放慢，半球里电子的轨道把能量差放大了。能带图、荧光屏上的图和实验台的读数都是本页按模型算的，功函数取 4.5 电子伏，不是测量数据。能带反转的小图是一个两能带的玩具模型。
几个常见的误解
“拓扑绝缘体的内部是完美的绝缘体”不对：理论上是，真实的硒化铋常因缺陷在内部导电。“表面电子不会散射、没有电阻”不对：只是不能原路折返，其他方向照样散射；单向、不耗能的边缘电流属于量子霍尔和量子反常霍尔效应。“拓扑说的是晶体的形状，像甜甜圈”不对：说的是能带在动量空间里的性质。自旋也不是顺着运动方向，而是和它垂直。“狄拉克锥里的电子没有质量、跑得像光一样快”不对：锥只是能量和动量的关系，电子的速度约为光速的六百分之一。锥也不是空间里的一个形状，它的横轴是动量，竖轴是能量。ARPES 不是给电子拍照，它测的是逃出来的电子的能量和方向；半球分析器按能量把电子分开，方向靠透镜成像。表面的自旋极化不是“百分之百”，各次测量和计算的数不一样。2016 年的诺贝尔物理学奖颁给的是拓扑相变和物质拓扑相的理论，不是拓扑绝缘体本身。马约拉纳粒子在拓扑绝缘体表面上的出现只是 2008 年的理论提议；2017 年一篇声称看到“手性马约拉纳”的论文已在 2022 年撤稿。很薄的膜也不再是三维拓扑绝缘体：硒化铋薄于 6 组时，锥尖处有能隙。
常见问题 · 4
- 拓扑绝缘体是什么？
拓扑绝缘体的内部像绝缘体，能隙里没有电子可待的状态。可它的每个表面上都有一些状态横穿能隙，把下面的能带和上面的能带连起来，所以表面导电。
02第三种固体 ↑- 什么是自旋–动量锁定？
表面上的电子，每个动量只对应一种自旋方向：自旋躺在表面里，和运动方向垂直。
06自旋锁在动量上 ↑- 表面电子为什么不能原路折返？
在这种表面上，往回走的状态自旋正好相反，而不带磁性的杂质翻不动自旋，所以正对着往回的那条路被关上了。
07掉不了头 ↑- ARPES 的一张图上是什么？
屏上一个方向是能量，另一个方向是沿狭缝的出射角，所以每一帧就是一张能量对动量的图。
12一张图是锥的一片 ↑
资料来源
- M. Z. Hasan, C. L. Kane（2010）：Colloquium: Topological insulators，Rev. Mod. Phys. 82, 3045（能带图像；表面一定导电的论证；“半个金属”；扩散而非弹道）
- X.-L. Qi, S.-C. Zhang（2011）：Topological insulators and superconductors，Rev. Mod. Phys. 83, 1057（自旋的手性；拓扑等价）
- Y. Ando（2013）：Topological Insulator Materials，J. Phys. Soc. Jpn. 82, 102001（每立方厘米 10¹⁹ 个电子；Bi₂Te₂Se；沿五层之间劈开）
- C. L. Kane, E. J. Mele（2005）：Z₂ Topological Order and the Quantum Spin Hall Effect，PRL 95, 146802
- L. Fu, C. L. Kane, E. J. Mele（2007）：Topological Insulators in Three Dimensions，PRL 98, 106803
- J. E. Moore, L. Balents（2007）：Topological invariants of time-reversal-invariant band structures，PRB 75, 121306
- R. Roy（2009）：Topological phases and the quantum spin Hall effect in three dimensions，PRB 79, 195322
- B. A. Bernevig, T. L. Hughes, S.-C. Zhang（2006）：Quantum Spin Hall Effect and Topological Phase Transition in HgTe Quantum Wells，Science 314, 1757
- M. König 等（2007）：Quantum Spin Hall Insulator State in HgTe Quantum Wells，Science 318, 766（6.3 纳米；2e²/h；30 毫开）
- D. Hsieh 等（2008）：A topological Dirac insulator in a quantum spin Hall phase，Nature 452, 970（Bi₀.₉Sb₀.₁；5 条表面态）
- H. Zhang 等（2009）：Topological insulators in Bi₂Se₃, Bi₂Te₃ and Sb₂Te₃ with a single Dirac cone on the surface，Nature Physics 5, 438（能带反转；约 60%；0.3 电子伏）
- Y. Xia 等（2009）：Observation of a large-gap topological-insulator class with a single Dirac cone on the surface，Nature Physics 5, 398（硒化铋；15 毫电子伏；1.5%；约 5 × 10⁵ 米每秒；10–55 开劈开）
- Y. L. Chen 等（2009）：Experimental Realization of a Three-Dimensional Topological Insulator, Bi₂Te₃，Science 325, 178（石墨烯的四分之一）
- D. Hsieh 等（2009）：A tunable topological insulator in the spin helical Dirac transport regime，Nature 460, 1101（莫特探测器测自旋）
- W. Zhang 等（2010）：First-principles studies of the three-dimensional strong topological insulators Bi₂Te₃, Bi₂Se₃ and Sb₂Te₃，New J. Phys. 12, 065013（约 2 纳米）
- Y. Zhang 等（2010）：Crossover of the three-dimensional topological insulator Bi₂Se₃ to the two-dimensional limit，Nature Physics 6, 584（薄于 6 组有能隙）
- P. Roushan 等（2009）：Topological surface states protected from backscattering by chiral spin texture，Nature 460, 1106
- T. Zhang 等（2009）：Experimental Demonstration of Topological Surface States Protected by Time-Reversal Symmetry，PRL 103, 266803
- Y. L. Chen 等（2010）：Massive Dirac Fermion on the Surface of a Magnetically Doped Topological Insulator，Science 329, 659（导带底在费米能以下 150 毫电子伏；约 50 毫电子伏的能隙）
- J. Sánchez-Barriga 等（2016）：Nonmagnetic band gap at the Dirac point of the magnetic topological insulator (Bi₁₋ₓMnₓ)₂Se₃，Nature Communications 7, 10559
- Z.-H. Pan 等（2011）：Electronic Structure of the Topological Insulator Bi₂Se₃ Using ARPES: Evidence for a Nearly Full Surface Spin Polarization，PRL 106, 257004（约 0.75）
- O. V. Yazyev, J. E. Moore, S. G. Louie（2010）：Spin Polarization and Transport of Surface States in the Topological Insulators Bi₂Se₃ and Bi₂Te₃ from First Principles，PRL 105, 266806（约 50%）
- Y. S. Hor 等（2009）：p-type Bi₂Se₃ for topological insulator and low-temperature thermoelectric applications，PRB 79, 195208（掺钙）
- Z. Ren 等（2010）：Large bulk resistivity and surface quantum oscillations in the topological insulator Bi₂Te₂Se，PRB 82, 241306（约 6%）
- C.-Z. Chang 等（2013）：Experimental Observation of the Quantum Anomalous Hall Effect in a Magnetic Topological Insulator，Science 340, 167（30 毫开；h/e²；0.098 h/e²）
- Y. Deng 等（2020）：Quantum anomalous Hall effect in intrinsic magnetic topological insulator MnBi₂Te₄，Science 367, 895（1.4 开）
- L. Fu, C. L. Kane（2008）：Superconducting Proximity Effect and Majorana Fermions at the Surface of a Topological Insulator，PRL 100, 096407（理论提议）
- Q. L. He 等（2017）：Chiral Majorana fermion modes in a quantum anomalous Hall insulator–superconductor structure，Science 357, 294（2022 年撤稿）
- S. Nakajima（1963）：The crystal structure of Bi₂Te₃₋ₓSeₓ，J. Phys. Chem. Solids 24, 479（经晶体学开放数据库 9011965：a = 4.143 埃，c = 28.636 埃）
- 诺贝尔奖：2016 年物理学奖新闻稿（拓扑相变和物质拓扑相的理论）
- A. Damascelli, Z. Hussain, Z.-X. Shen（2003）：Angle-resolved photoemission studies of the cuprate superconductors，Rev. Mod. Phys. 75, 473（E_kin = hν − φ − |E_B|；约 5 埃；5 × 10⁻¹¹ 托）
- J. A. Sobota, Y. He, Z.-X. Shen（2021）：Electronic structure of quantum materials studied by angle-resolved photoemission spectroscopy，Rev. Mod. Phys. 93, 025006（±15°；约 0.1°；100 纳特；约 10 开；微通道板放大约 10⁶ 倍）
- H. Zhang 等（2022）：Angle-resolved photoemission spectroscopy，Nature Reviews Methods Primers 2, 54（k = 0.512 √E_k）
- T. Shimojima, K. Okazaki, S. Shin（2015）：Low-temperature and high-energy-resolution laser photoemission spectroscopy，J. Phys. Soc. Jpn. 84, 072001（ΔE ≈ E_p · w / 2r₀；21.218 电子伏）
- NIST 原子光谱数据库：He I 58.4334 纳米谱线（21.218 电子伏）
- Scienta Omicron：VUV5k 氦灯产品手册（毛细管离样品 5 毫米）
- Scienta Omicron：DA30-L 分析器产品手册（工作距离 34 毫米；微通道板直径 40 毫米）
- Scienta Omicron：磁屏蔽超高真空腔产品手册（外径 306 毫米）
数据
The crystal’s atoms are placed from the Bi₂Se₃ structure of S. Nakajima (J. Phys. Chem. Solids 24, 479, 1963), read from the Crystallography Open Database (entry 9011965). The band map, the phosphor screen’s image, the cone, the spins, the electrons’ scattering and the analyser’s orbits are computed or drawn by this page from published numbers; they are not measured data. The ARPES bench follows the layout that laboratories and makers describe (a chamber with a cold manipulator from the top, a helium lamp, an electrostatic lens and a hemispherical analyser with a microchannel-plate detector); it is not drawn from any one laboratory’s or maker’s plans. Material presets, parts and the softbox studio of the site’s model kit are ported from AirsupHQ/machine-skill (MIT, © 2026 Air Supply Technologies Inc.).
本页的文字、图片和模型采用 CC BY-NC 4.0 许可：可以免费用于教学和其他非商业用途，可以修改，请注明出自 world.lapla.si。上面列出的第三方素材仍按各自的许可。
引用这幅图版
拉普拉斯的迷你世界，图版 F50《拓扑绝缘体》，https://world.lapla.si/zh/topological/，CC BY-NC 4.0，2026-10-26 更新。
沿这个问题继续

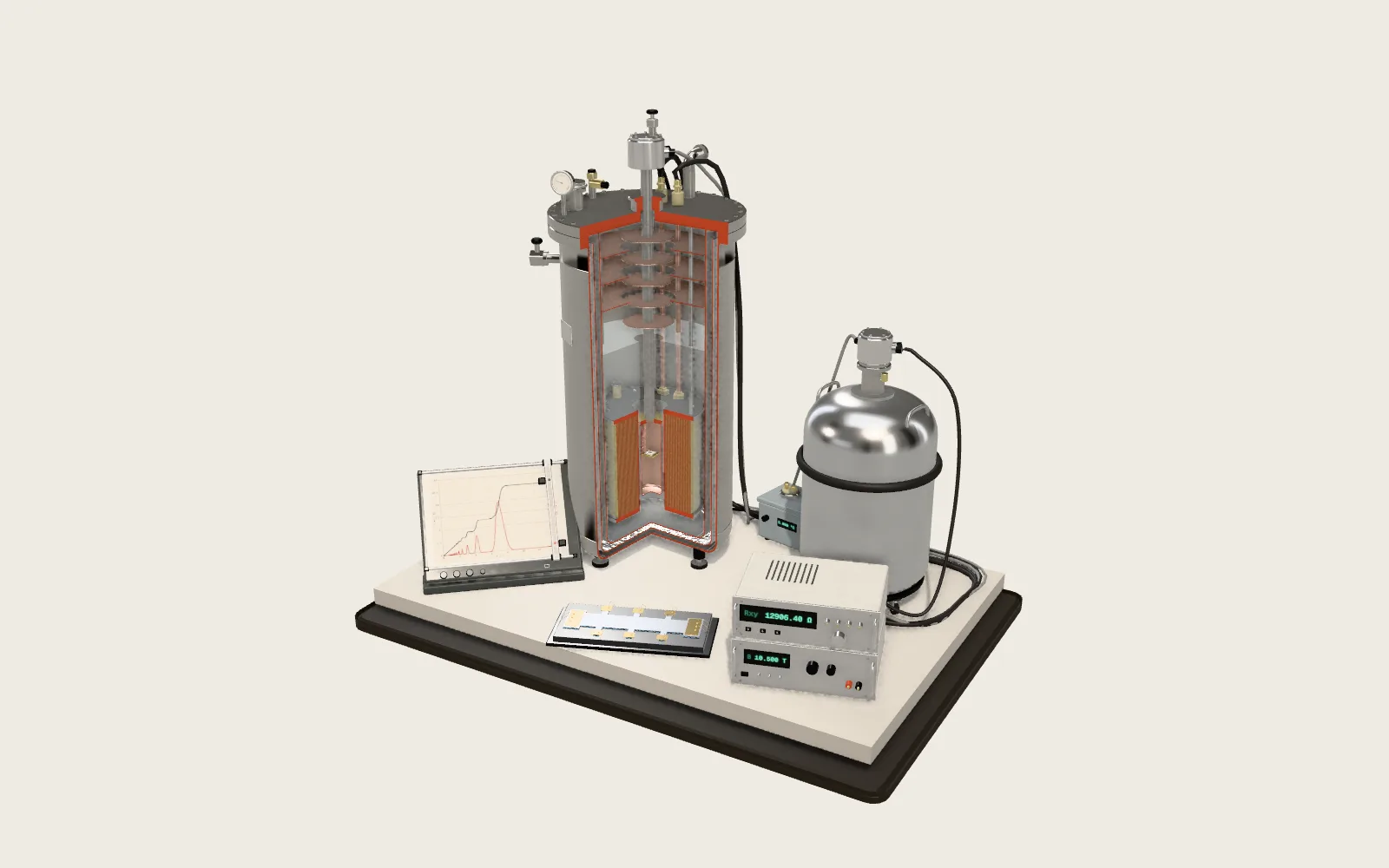

图版 F36量子霍尔效应一层电子冷到接近绝对零度、放进强磁场，它的霍尔电阻就停在由普朗克常数和电子电荷决定的一个个台阶上，与材料、形状都无关。各国计量院用它复现 1 欧姆。
